1. 背景
根据《重点用能单位节能管理办法》的规定，重点用能单位一般是指年综合能源消费量一万吨标准煤及以上的用能单位。据统计，全国重点用能单位约有17000家，这17000多家重点用能单位占全国能源消费总量的60％，是节能工作的重点对象。
安科瑞依据《NHJC-01-2018 重点用能单位能耗在线监测系统》开发的Acrel-5010重点用能单位能耗在线监测系统助力实现“十四五”能耗双控目标，为政府主管部门加强节能工作调度、强化重点用能单位管理提供数据支撑。
2. 政策

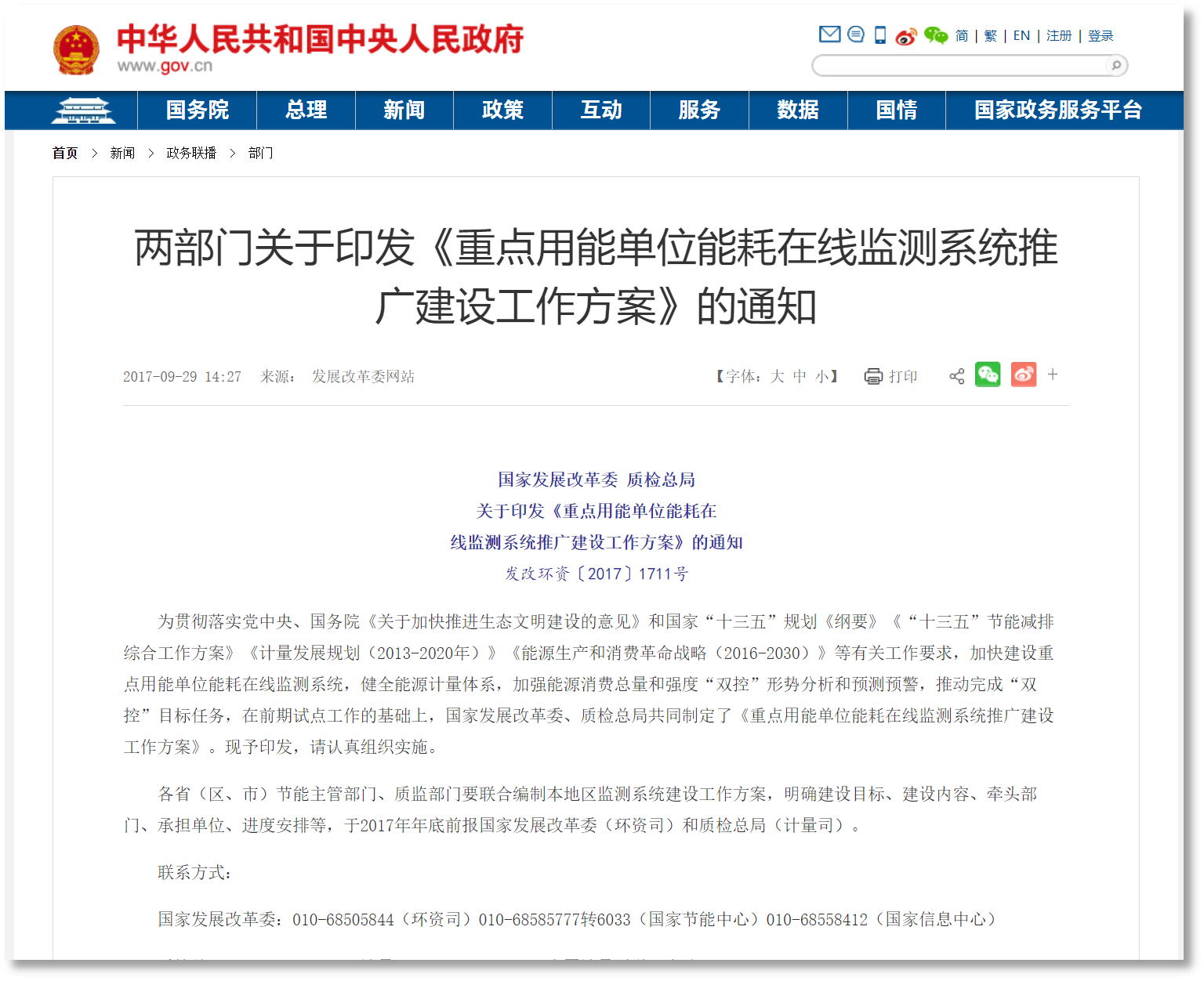

2017年9月国家发改委联合国家质检总局共同印发关于《重点用能单位能耗在线监测系统推广建设工作方案通知》（发改环资[2017]1711号）要求以物联网、云计算等技术为支撑，大力推动重点用能单位能耗在线监测系统建设。

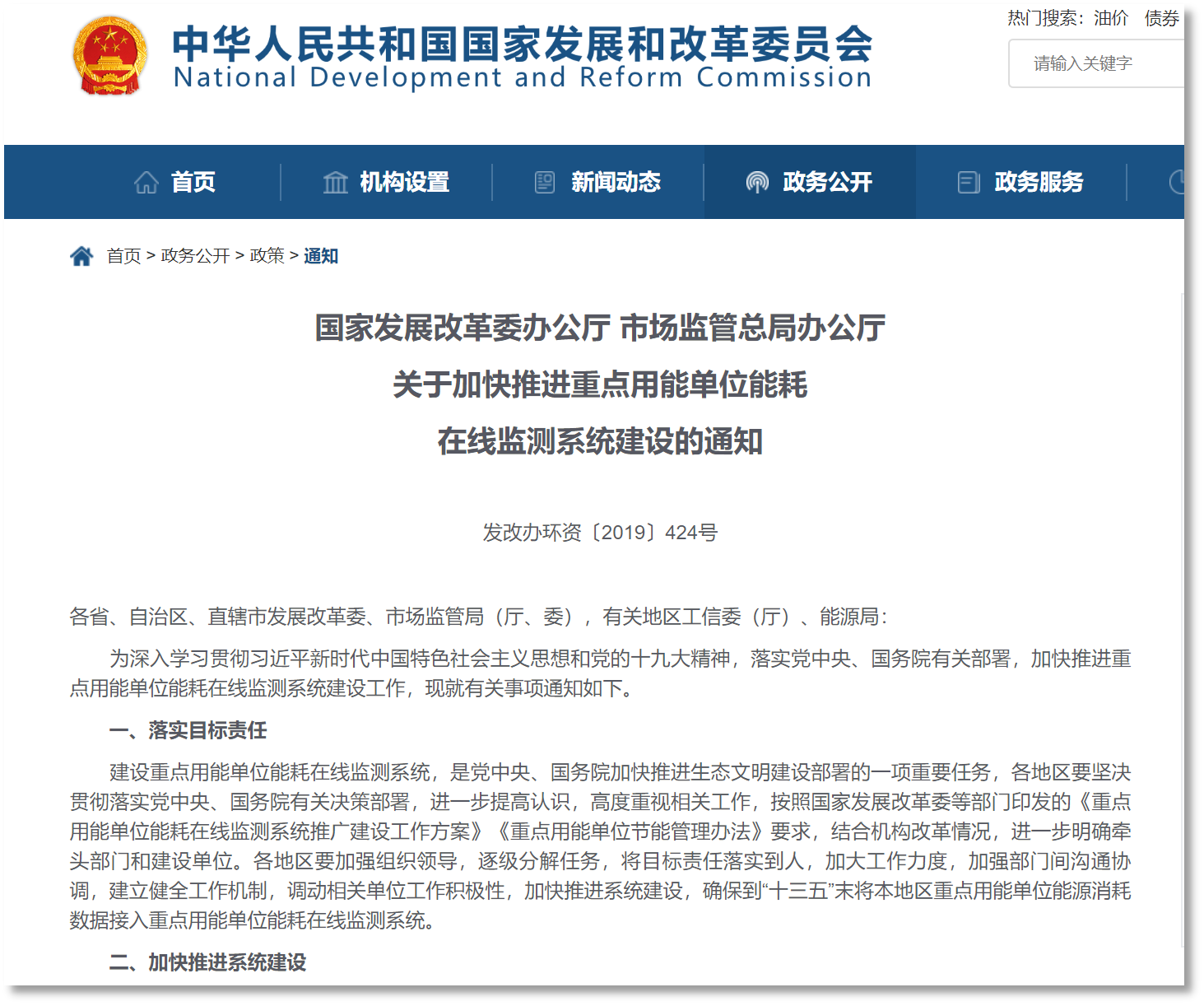

2019年4月国家发改委、市场监督总局印发《关于加快推进重点用能单位能耗在线监测系统建设的通知》（发改办环资[2019]424号），明确纳入能耗在线监测范围的重点用能单位名单，大力推进接入端系统建设。



3. 系统结构
3.1 整体结构

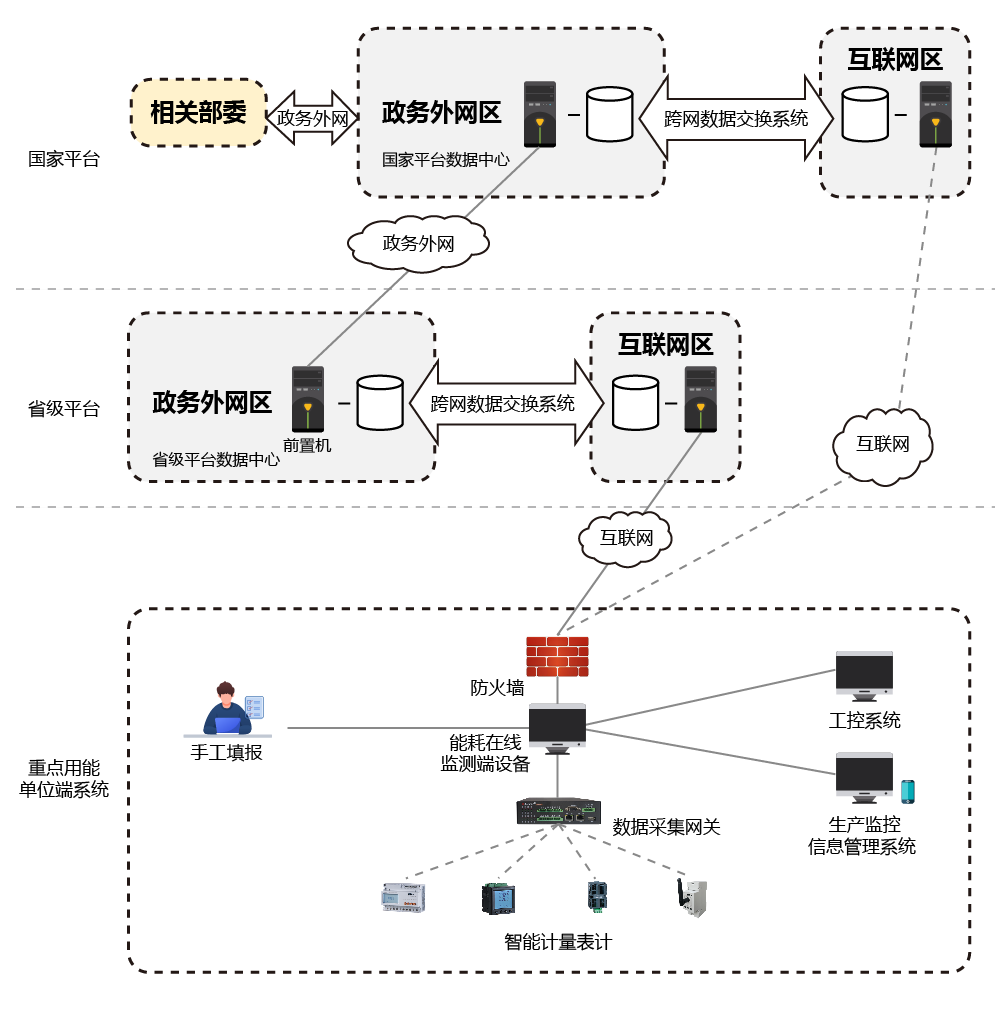

重点用能单位能耗在线监测系统采用“国家平台+省级平台+重点用能单位端系统”的架构，为各部委、 各级节能主管部门和质监部门、重点用能单位等用户提供不同层次的服务，安科瑞可为企业接入端系统提供完整解决方案。

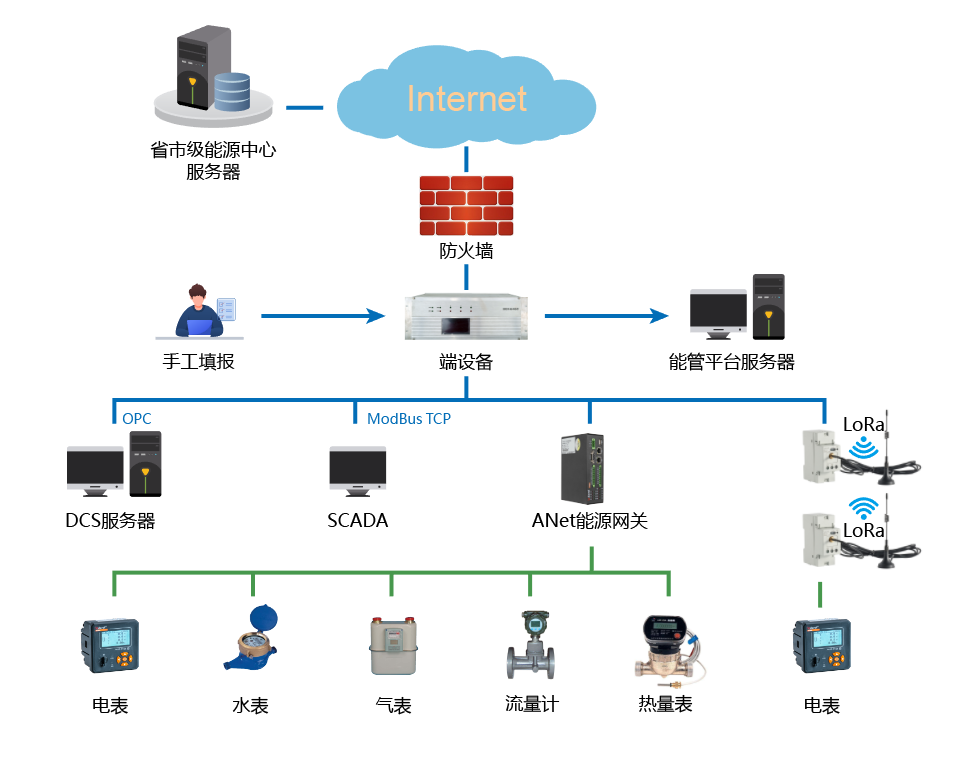

3.2 端系统结构
企业端系统由能耗在线监测端设备、计量器具、工业控制系统、生产监控系统、管理信息系统、通信网络及相应的管理软件等组成，通过能耗在线监测端设备实现数据采集、分析、汇总、上传等功能。

4. 主要设备
4.1 端设备

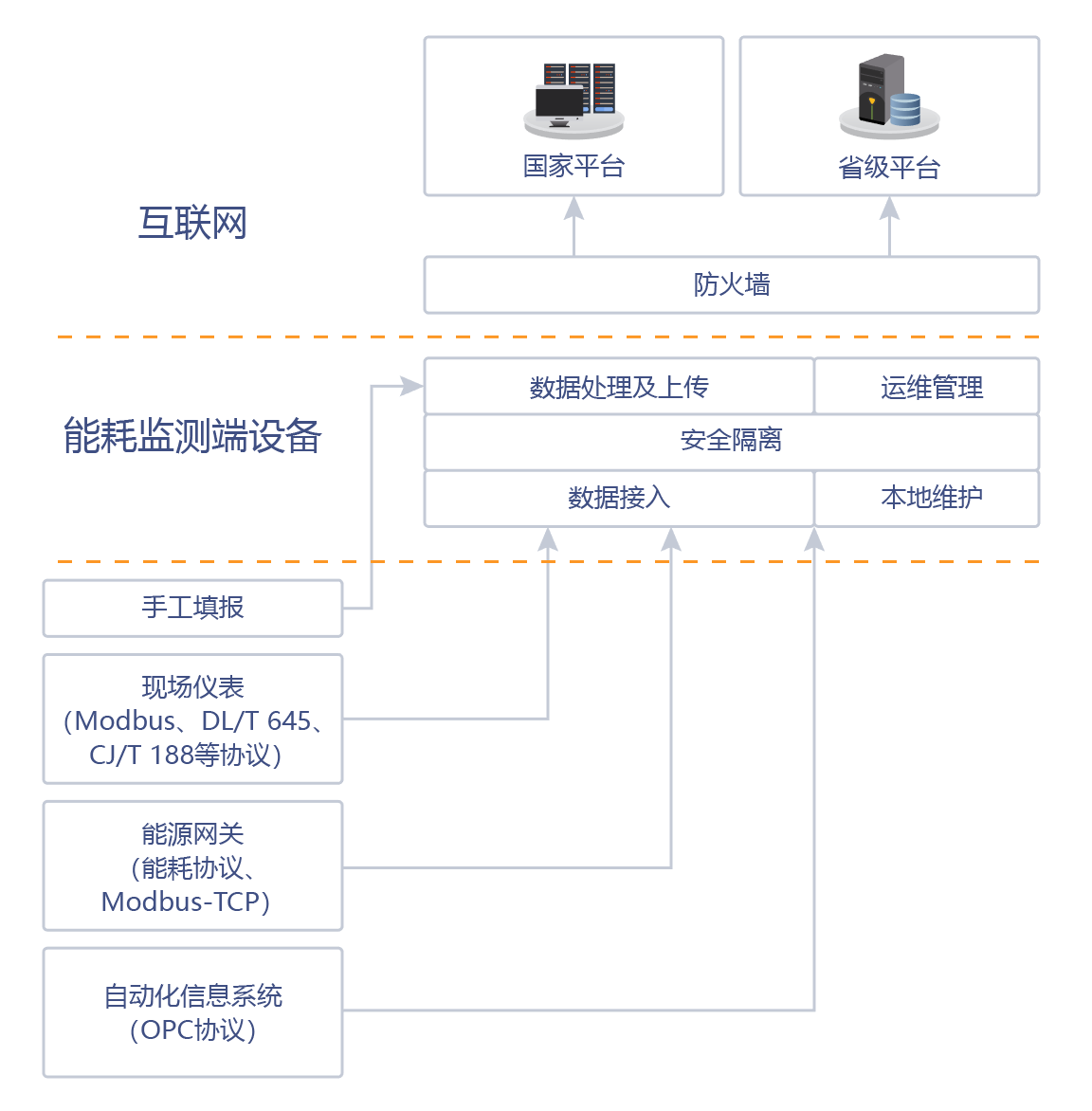

能耗在线监测端设备放置于重点用能单位，实现数据接入、安全隔离、数据处理存储及上传、运维管理等功能，内网主机和外网主机通过安全隔离数据交互单元连接，确保生产网络安全，信息安全保护应符合相关标准以及企业自身需求，结构如下图所示：

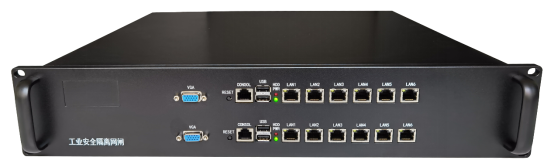

(1) 端设备硬件参数
v 单主板采用低功耗处理器；
v 单主板内存大小4G；
v 硬盘：128G 固态硬盘
v 独立双主机“2+1”架构非IP物理隔离；
v 带VGA接口，可外接显示器，便于现场维护操作；
v 双冗余开关电源，互为备用、支持热插拔，保障端设备的可靠性，具有电源故障声光报警功能；
v 8路RS485串口；
v 6路千兆以太网；
v 4个USB接口，可用于CA证书接口；
(2) 产品认证安全

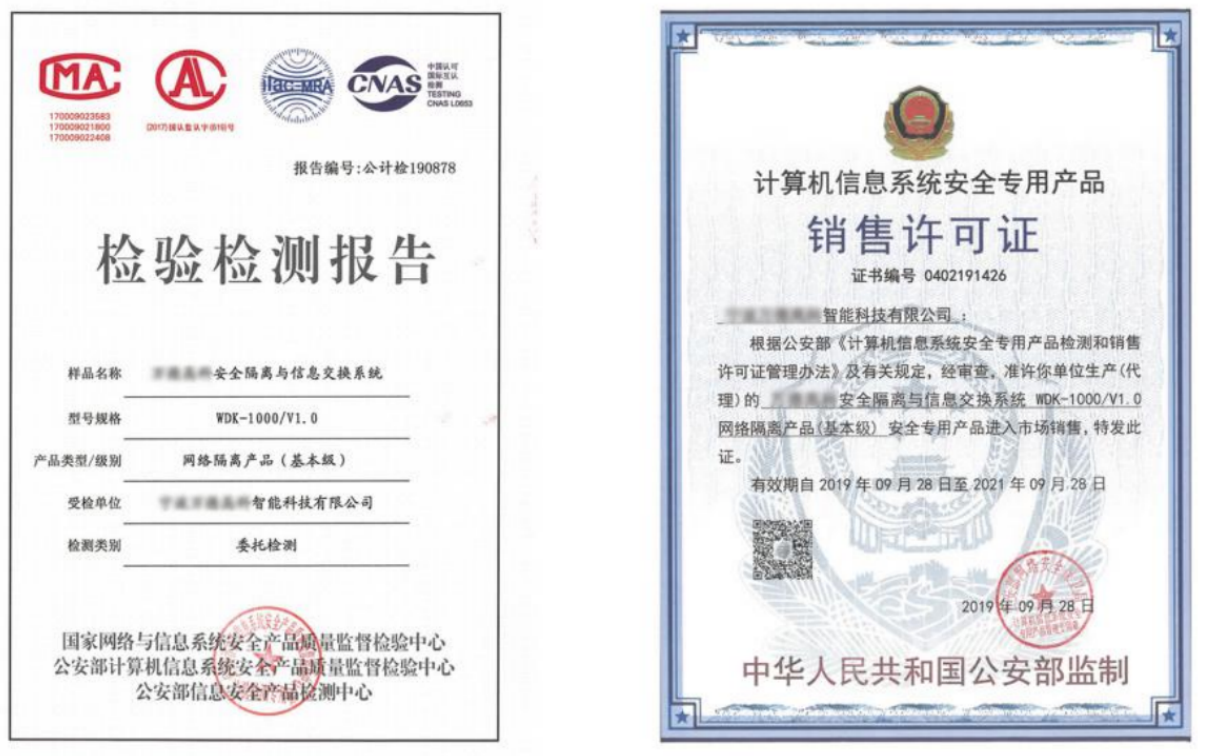

产品通过公安部计算机信息系统安全产品质量监督检验中心的网络隔离检测认证，取得了计算机信息系统安全专用销售许可证和电磁兼容证书。

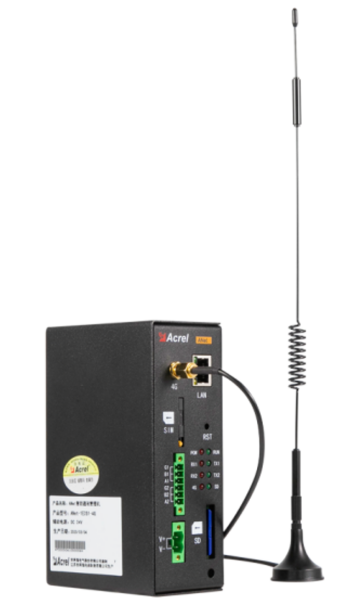

4.2 ANet能源网关
ANet系列能源网关，可将企业内分散的能源计量器具集中采集后上传至端设备，满足国家办公机关、大型公共建筑、工业企业等能源管理系统中对于水、电、气、油、冷量、热量等各种形式的能耗计量及分项数据采集需求，搭配简单易用的数据配置软件工具，可以快速配置所需采集数据及上传数据中心等各项参数信息。

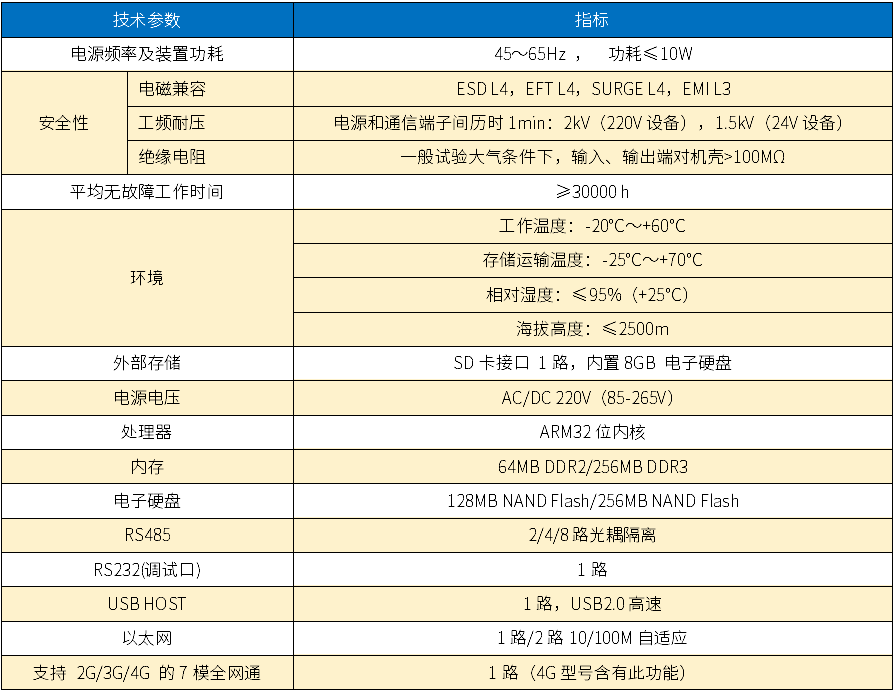

(1) 能源网关硬件参数


(2) 相关报告及证书
GB/T 17626.2-2018《电磁兼容试验和测量技术静电放电抗扰度试验》4级。
GB/T 17626.6-2017《电磁兼容试验和测量技术射频电磁场辐射抗扰度实验》3级。
GB/T 17626.4-2018《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》4级。
GB/T 17626.5-2019《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》4级。
GB 9254-2016《信息技术设备的无线电骚扰限值和测量方法》合格。
5. 成功案例
自国家发布重点用能单位能耗在线监测政策以来，我司积极响应，目前在江苏、山东、上海、云南、山西、陕西、河南、四川、安徽等全国多个省份参与当地重点用能单位能耗在线监测端系统的建设工作，帮助企业按照国家相关标准建设能耗在线监测端系统，并将数据往省级平台上传。
v 山东省
山东泰华电力有限公司
临沭县华星纸业有限公司
淄博齐林贵和热电有限公司
v 山西省
    阳煤集团寿阳景福煤业有限公司
v 河南省
河南神火兴隆矿业有限责任公司
河南瑞贝卡发制品股份有限公司
v 上海市
上海嘉定新城污水处理有限公司
v 云南省
云南思茅山水铜业有限公司
云南蓝晶科技
云南云景林纸股份有限公司
v 安徽省
    马牌轮胎中国有限公司
v 江苏省
扬州华航特钢有限公司
江苏华伦化工有限公司
扬州第二发电有限责任公司
